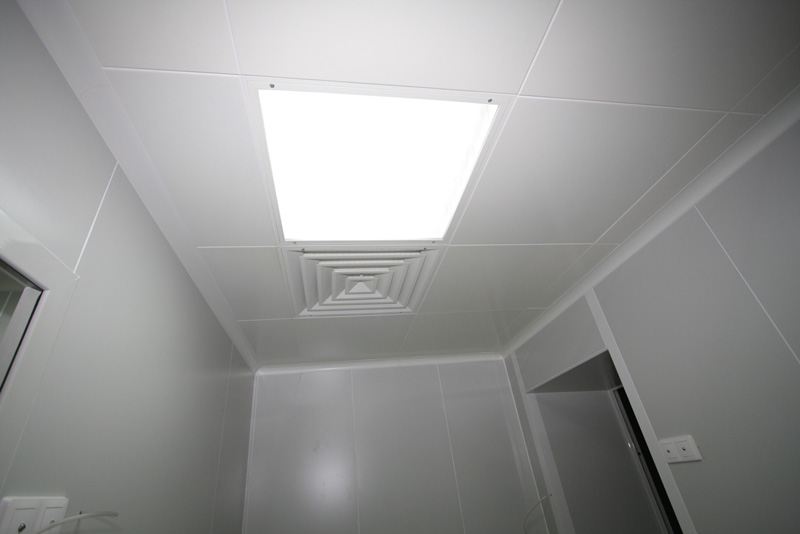

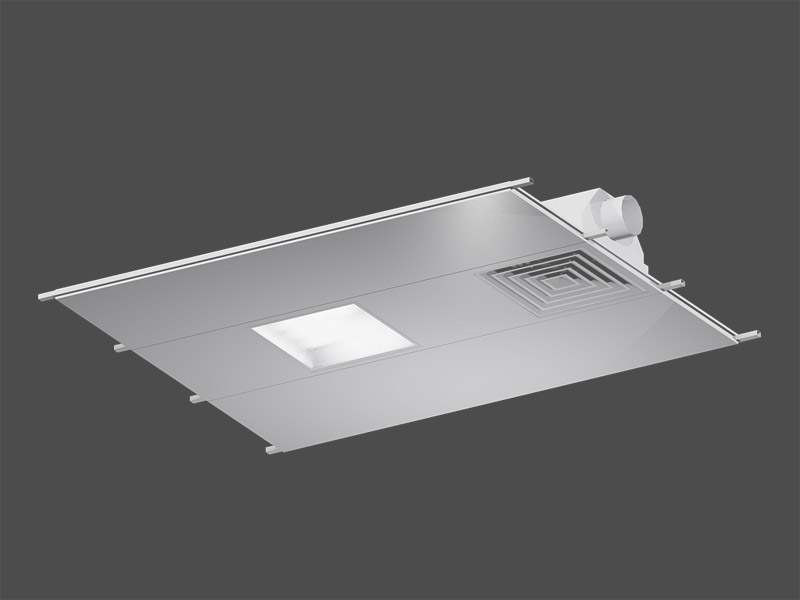

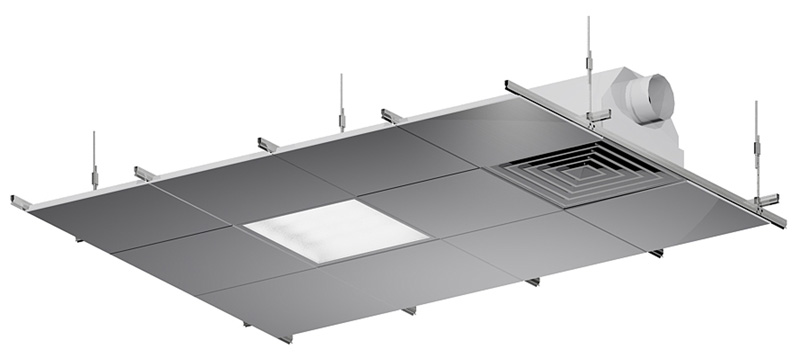

Cистема легкого подвесного потолка ClipCS
|

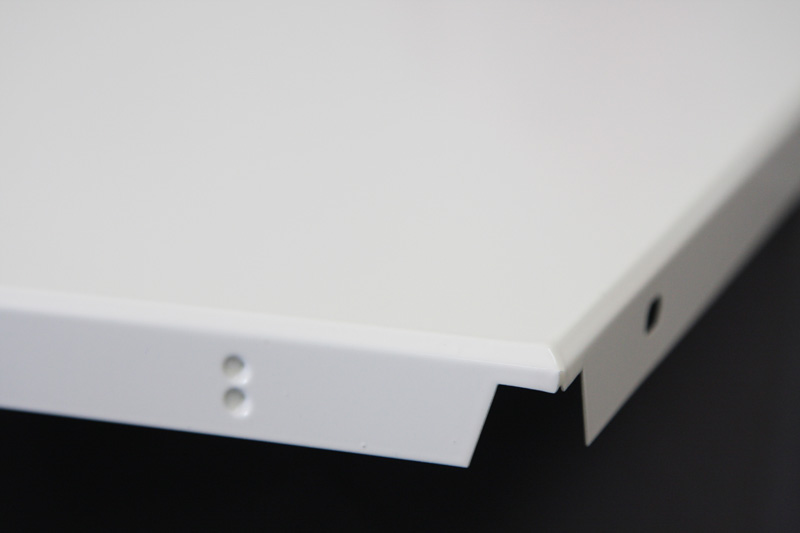

Система легкого подвесного потолка ClipCS является относительно недорогим и в тоже время весьма функциональным решением для оснащения чистых помещений. Система представляет собой модульную конструкцию с набором интегрированных и полностью взаимозаменяемых компонентов (панель, фильтровальный блок, светильник). При всей кажущейся легкости конструкции, герметичный потолок легко справляется с избыточным давлением 80 Па и более. ЗАПОТОЛОЧНАЯ СТРУКТУРА Запотолочная структура несущих профилей представляет собой жесткую неразрезную сетку. Компоненты системы (панель, фильтровальный блок, светильник) могут размещаться в любой произвольной компановке. Панели вщелкиваются в несущий профиль с лицевой стороны потолка. Другие компоненты опираются сверху на несущий профиль и не требуют отдельных поддерживающих подвесов. Несущий профиль изготовлен из оцинкованой стали толщиной 0,65 мм. Для подвеса используется комплект из захватной и регулировочной скоб, а также ряда стандартных крепежных элементов М6 или M8 (шпильки, гайки, шайбы и пр.). ПОТОЛОЧНАЯ ПАНЕЛЬ Система подвесного потолка для чистых помещений ClipCS, расчитана выдерживать значительные динамические нагрузки вследствии активной эксплуатацию на протяжении длительного срока службы. При этом многие фукциональные особенности системы ClipCS определяются качественными характеристики потолочной панели. Процесс изготовления панели включает ряд сложных технологических операций: алюмооцинкованный листовой металл толщиной 0.65 мм проходит процедуры выравнивания и штрипсования, после чего заготовки панели поддаются прессованию штампом с усилием в 300 тонн и обретают идеально точную геометрическую форму. ГЕРМЕТИЧНОСТЬ Технология штампования панелей позволяет избежать системной неплотности в углах панели, неизменно возникающей при ее изготовлении методом гиба. Кроме того, формируемая фаска по периметру лицевой части панели предполагает место надежного размещения герметика. Узел примыкания потолочных панелей к стене решается посредством применения окрашеной порошковым способом аллюминиевой галтели, образующей радиусное скругление угла сопряжения. НАДЕЖНОСТЬ ЭКСПЛУАТАЦИИ Доступ к запотолочному пространству для выполнения тех или иных сервисных операций осуществляется путем выщелкивания панели вакуумной присоской. Толщина метала (0.65 мм) и конструкция панели, усиленная фаской, позволяет избежать угрозы деформации панели даже при многократном проведении данной процедуры. На двух противоположно расположеных сторонах панели имеются выпуклые точки механизма защелки, надежно фиксирующие панель в профиле. Перед выщелкиванием панели силиконовый герметик по периметру необходимо удалить. После восстановления панели - повторно загерметизировать швы. ВНЕШНИЙ ВИД Панели системы ClipCS формируют идеально ровную поверхность потолка без прогибов и волнообразных проявлений, часто встречающихся у низкокачественных аналогов. Механизм защелки панели в несущем профиле определяет ее точный уровень посадки. УТЕПЛЕНИЕ/ЗВУКОИЗОЛЯЦИЯ При необходимости потолок можно утеплить или звукоизолировать, вложив в потолочные панели герметично упакованные кассеты с минераловатной плитой или другим аналогичным материалом. |
       |

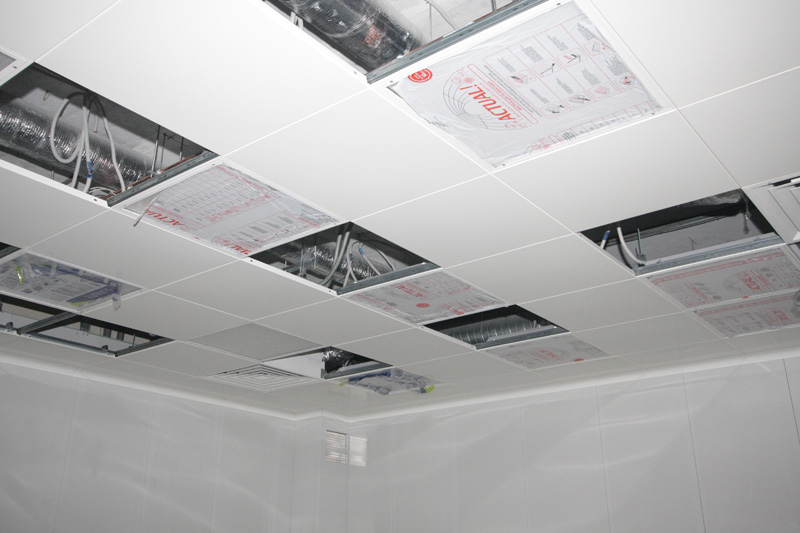

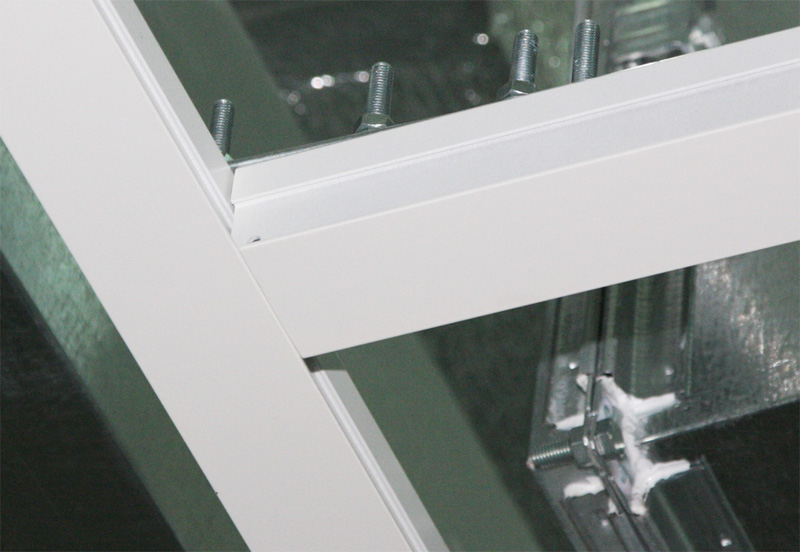

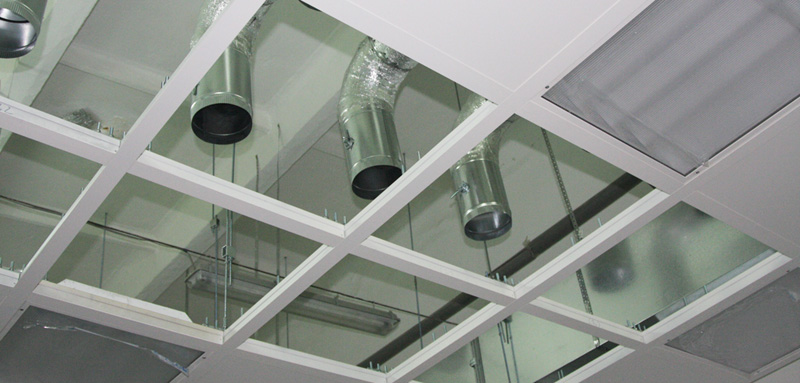

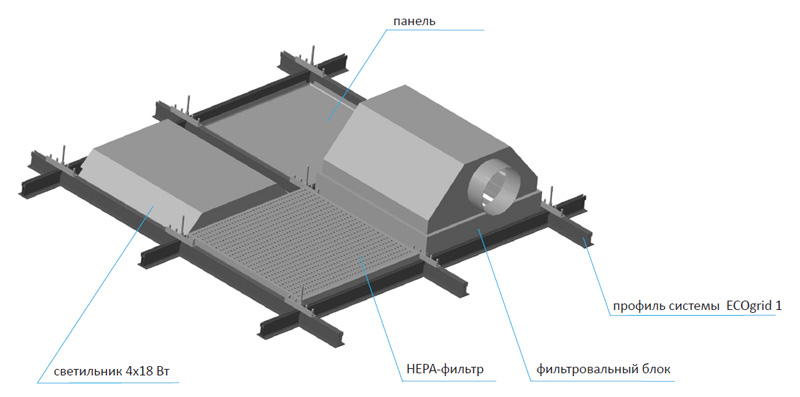

Система балочного герметичного подвесного потолка ECOgrid 1
Модульная система ECOgrid 1 разработана для конструирования технологического подвесного потолка с высокой насыщеностью инженерным оборудованием.
|
ОБЛАСТЬ ПРИМЕНЕНИЯ ECOgrid 1 идеально подходит для формирования ламинарных зон. Конструкция на основе "Т"-образного алюминиевого балочного профиля является традиционным инженерным подходом при конструировании технологического потолка чистых помещений классов ISO 7 - ISO 5, где его насыщеность инженерным оборудованием, крайне высока. ПРЕИМУЩЕСТВА 1) Простой модульный конструктив позволяет спроектировать любое размещение потолочного оборудования, сформировать локальное или всеохватывающее ламинарное поле; 2) Легкий вес, жесткость и надежность формируемого потолка; 3)Простота монтажа. КОНСТРУКЦИЯ Профиль: алюминий с покрытием порошковой краской (стандартный цвет RAL 9010). Допустимая нагрузка: 100 кг/м кв. КОМПЛЕКТ ПОСТАВКИ И МОНТАЖ Прецизионная подгонка всех элементов системы осуществляется на производстве на основании конструкторской документации. ECOgrid 1 поставляется на объект в полностью подготовленном к монтажу состоянии в комплекте с конструкторской документацией, инструкцией по сборке, крепежными элементами и деталями. Количество подвесов и крепежных элементов рассчитывается исходя из фактической нагрузки на потолок. По желанию заказчика монтаж может быть выполнен нашими специалистами. ОПЦИИ И АКСЕССУАРЫ В дополнение к системе ECOgrid 1 могут быть поставлены фильтровальные блоки, герметичные светильники 4х18 Вт или 2х18 Вт, галтели скругления потолок-стена и прочие компоненты. |
   |

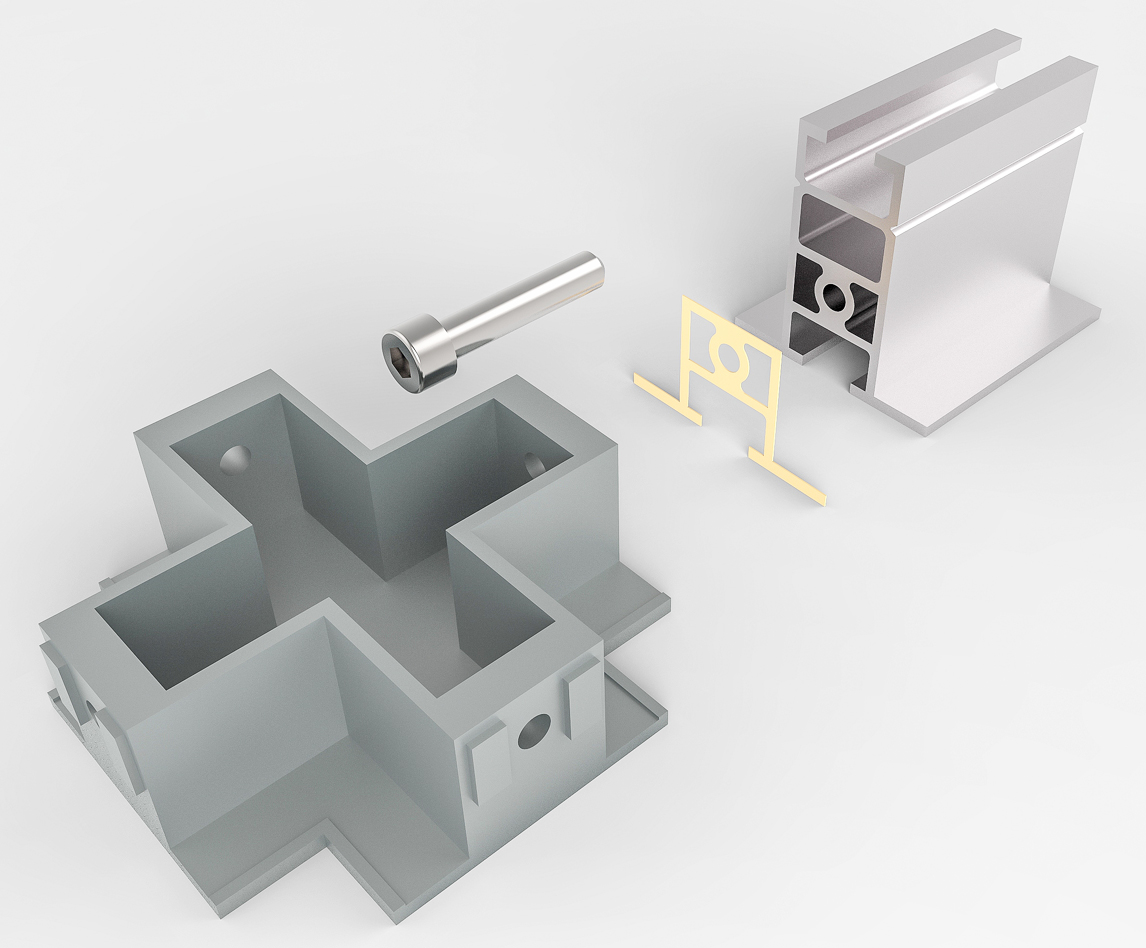

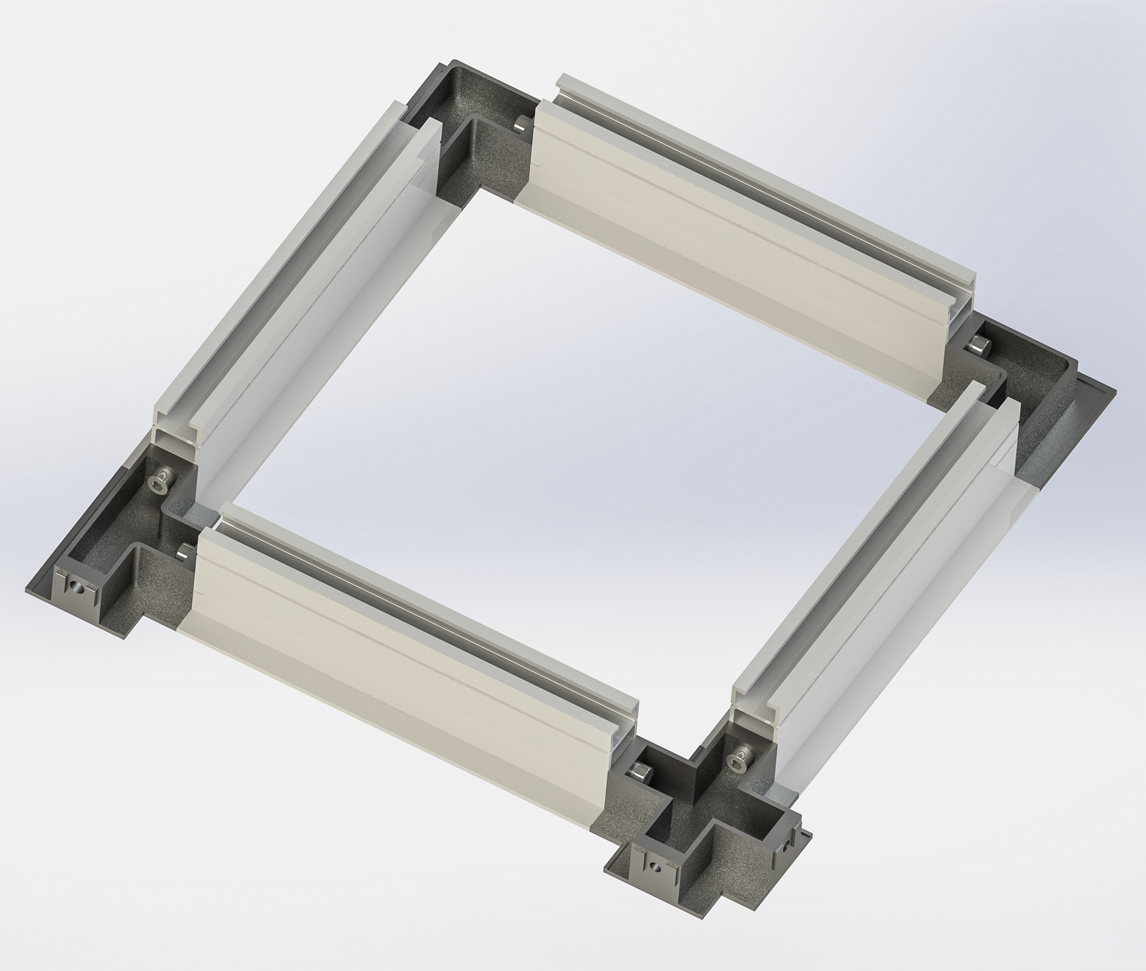

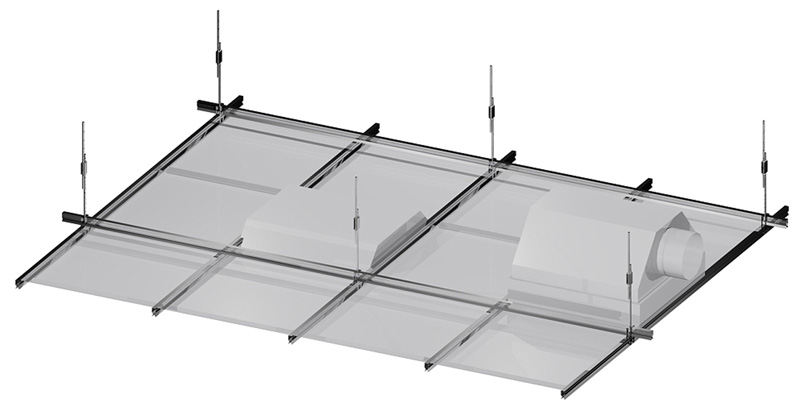

Система балочного герметичного подвесного потолка ECOgrid 2
Передовая модульная система ECOgrid 2 разработана компанией Ecotep для конструирования технологического подвесного потолка высокой сложности и макcимальной насыщенности оборудованием.
|

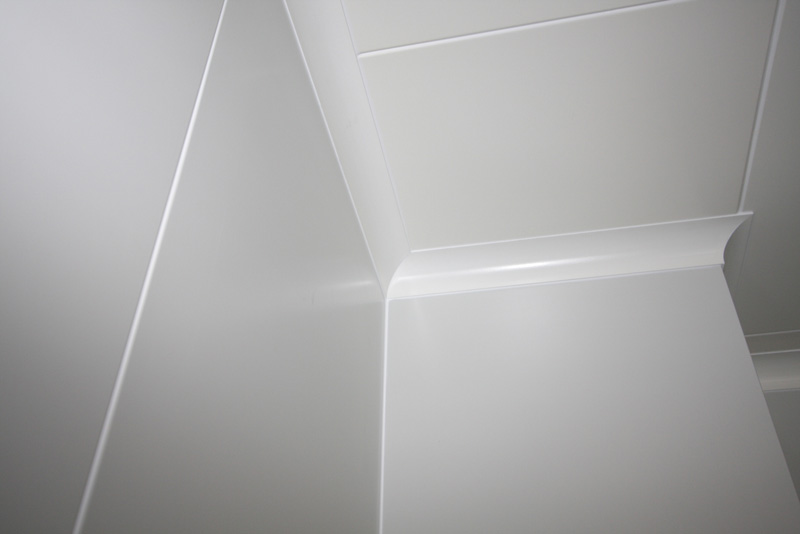

ОБЛАСТЬ ПРИМЕНЕНИЯ ECOgrid2 незаменима при формировании массивов подвесного потолка высокой сложности, заполненного вентиляционными блоками. Конструкция на основе усиленного "Т"-образного алюминиевого профиля является идеальным решением для помещений и зон класса ISO 6 - ISO 4. Данная система является основным конструктивным элементом формирования ламинаров для операционных залов. КОМПЛЕКТ ПОСТАВКИ И МОНТАЖ ECOgrid2 поставляется на объект в комплекте с соединительными элементами, герметичными прокладками, болтами, документацией. Предварительная фрезеровка профилей для сборки не требуется. Порезка профилей, нарезание резьбы для соединителей и сборка каркаса может осуществляется по месту. По желанию заказчика монтаж может быть выполнен нашими специалистами. ОПЦИИ И АКСЕССУАРЫ В дополнение к системе ECOgrid 2 могут быть поставлены фильтровальные блоки, герметичные светильники, галтели скругления потолок-стена и прочие компоненты. |
  |
Система панельного подвесного потолка
|
“Система панельного подвесного потолка" формируется из металлических сендвич панелей, в качестве заполнения для которых используются минераловатные плиты или полиуретан. Элементы потолка (светильники, фильтровальные и вытяжные блоки) устанавливаются путем врезания в панель. Данная система потолков может применяться для классов чистоты помещений ISO 8 - ISO 7 в случаях когда "чистое помещение" имеет большое запотолочное пространство и/или существует необходимость эксплуатации этого пространства. К ограничениям "панельного потолка" следует отнести: их относительно высокую стоимость; отсутствие мобильности размещения элементов в системе потолка; а так же лимитированную возможность по насыщению потолка элементами, поскольку врезание каждого отдельного элемента приводит к ослаблению несущей способности сендвич панели и потолка в целом. Исходя из того, что "система панельного подвесного потолка" имеет весьма ограниченую область применения вследствии наличия упомянутых недостатков, наша компания использует ее исключительно для решения специфических инженерных задач, где нет возможности применять упомянутые ранее системы. |
 |
